一、产品概述

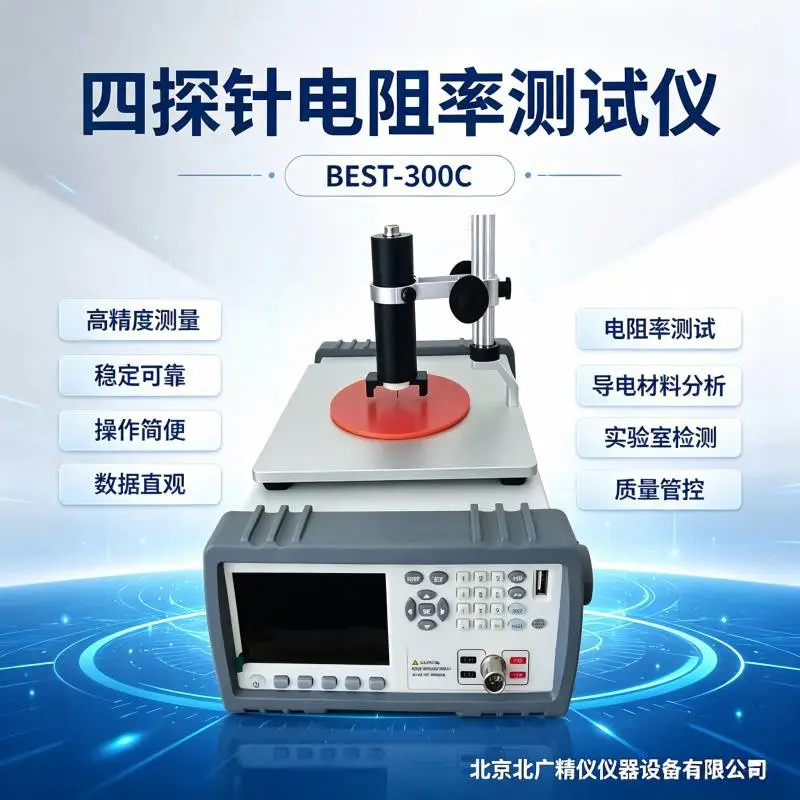

四探针电阻率测定仪BEST‑300C是面向半导体材料、导电薄膜、金属涂层、半导电板材开发的低阻高精度检测设备，依托四端测试原理，针对导体、半导体类材料开展电阻、方块电阻、电阻率、电导率的检测分析，广泛应用于工业生产质检、第三方材料检测机构、高等院校、科研院所的实验室环境，适配硅基半导体晶片、ITO导电薄膜、金属镀层、导电高分子板材、石墨导电片材、各类金属试样等物料的电学性能评价工作。

在半导体、导电薄膜相关行业研发与批量生产过程当中，方块电阻、体积电阻率、电导率属于表征材料导电能力的关键指标。半导体晶片掺杂工艺、薄膜溅射镀膜工艺、导电填料改性工艺，都会直接改变材料导电水平，电阻率数值可以直观反馈掺杂浓度、薄膜厚度均匀性、填料分散效果等工艺状态。对于低阻值导电试样，如果使用普通两电极测试方式，引线电阻、探针接触电阻会叠加在测量结果当中，容易造成数据偏差，无法得到样品本身真实电阻参数。这款测定仪采用四探针四线测试架构，把电流回路与电压采集回路相互分离，能够规避接触电阻带来的干扰，适配从低阻金属材料到中阻半导体材料的宽区间检测需求。

整机搭载4.3寸彩色液晶显示单元，实现多物理量同步展示，内置运算单元，采集电流、电压信号之后，结合试样厚度参数自动换算电阻率、方块电阻、电导率，无需操作人员手动查阅公式完成计算。仪器具备自动量程切换能力，不需要人工反复调整档位，降低操作门槛。设备集成温度补偿功能，可以修正温度漂移带来的数据偏移；支持正反向电流换向测量，取两次测量平均值，抑制回路热电势带来的测量误差。探头配置支持直排探头、矩形探头两种形式，也可以搭配开尔文测试夹，直接完成电阻元器件直流电阻检测，拓展设备适用场景。

整机配置多组通讯接口，单机模式可以独立完成全部测试工作；选配配套软件之后，能够由计算机完成远程操控，实现测试数据保存、导出、图表生成、报表输出，适配科研课题大批量数据归档，也可以对接自动化测试工位。仪器设置分选判断功能，通过屏幕标识以及接口信号输出区分超上限、合格、超下限三类结果，便于产线批量物料筛选。设备可送至计量机构开展计量校验，完成量值溯源，满足实验室体系管控相关要求。

仪器可以匹配多项国内材料检测标准，包含GB/T 14141‑2009硅外延层、扩散层和离子注入层薄层电阻的测定直排四探针法等相关规范，针对半导体晶片、导电薄层开展标准化检测工作。除半导体晶片之外，金属导电涂层、透明导电薄膜、导电橡胶、导电复合材料、各类块状导体试样，都可以更换对应治具完成检测，覆盖导体与半导体材料的质量检验、配方对比、工艺优化等工作场景。

二、仪器测试工作原理

四探针电阻率测定仪BEST‑300C以四线四探针测试法为基础，同时搭载双电测测量模式，以此提升测量过程的稳定性。整套测试系统主要包含主机恒流源模块、高精度电压采集单元、四探针探头组件，也可以外接开尔文测试夹完成元器件测试。

常规直排四探针模式下，四根金属探针垂直压接在平整的试样表面，外侧两根探针作为电流端，主机恒流源输出恒定直流电流流过被测样品；内侧两根探针作为电压采集端，采集样品表面两点之间的电势差。电压采集回路输入阻抗处于较高水平，几乎没有电流流过电压探针，探针与样品之间的接触电阻不会计入电压测量结果，以此消除接触电阻、引线电阻对低阻测试的干扰，这也是四端测试相较于两电极测试的核心优势。采集得到恒定电流I与电压差值V之后，仪器内部程序结合探针几何参数、试样厚度自动运算，输出方块电阻以及体积电阻率。方块电阻也叫方阻，单位Ω/□，主要用于评价薄层导电薄膜导电水平，该参数和薄膜厚度直接相关；体积电阻率表征块状材料本体导电属性，不受试样外形尺寸比例影响。

仪器支持双电测测试模式，该模式会变换探针之间电流、电压的分工组合，完成两组不同配置的测量。第一次采用外侧探针通入电流，内侧探针采集电压；第二次切换探针组合，内侧探针通入电流，外侧探针采集电压，两组测量完成之后结合算法输出最终结果。双电测模式可以弱化探针不等距、探针机械游移、样品边缘效应带来的数据影响，降低试样边界、探针装配偏差造成的误差，对薄片、尺寸有限的样品测试有明显改善效果。

设备具备正反向电流换向功能，在同一组探针组合下，先后输出正向、反向恒定电流，分别采集电压读数，计算两组读数的平均值。金属接点之间存在温度梯度时会产生热电势，热电势会叠加在微弱电压信号上，对毫欧级低阻测量带来干扰；电流换向取平均的方式可以抵消热电势带来的系统偏移，提升低阻值区间测量可靠性。

仪器内置温度补偿模块，采集环境温度信息，结合材料温度系数，对测试结果做对应修正。导体、半导体材料的导电能力会跟随温度发生改变，同一试样不同温度条件下电阻率读数存在差异，开启温度补偿之后，可以将测试结果换算到参考温度条件，方便不同时间、不同环境下试验数据做横向对比。

针对薄片薄膜样品，仪器支持预先录入试样厚度，自动带入公式完成电阻率修正计算，操作人员不需要手动查表换算，减少人工计算带来的失误。恒流源部分设置独立开关，测试操作时，可以先让探针充分压接样品之后，再开启恒流源输出，规避探针接触瞬间打火，保护样品表面不被损伤；对于部分不怕瞬时电压接触的试样，恒流源开关也可以保持常开，提升连续测试作业效率。

当选用开尔文测试夹的时候，同样沿用四端测试逻辑，测试夹分为两个电流夹持端、两个电压夹持端，分别接触被测电阻元器件，分离电流回路和电压回路，完成直流低电阻检测。

三、主要性能参数

便于查看的显示/直观的操作性：高亮度、超清晰4.3寸彩色LCD显示；操作易学，直观使用； 基本设置操作简单，方阻、电阻、电阻率、电导率和分选结果；多种参数同时显示。 精度高：电阻基本准确度：0.01％； 方阻基本准确度：1%； 电阻率基本准确度：1% 整机测量相对误差：≤±1%；整机测量标准不确定度：≤±1%

BEST‑300C BEST‑300 整机测量相对误差 ≤±1% ≤±3% 整机不确定度 ≤±1% ≤±3% 四位半显示读数十量程手动测试 20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ/2000kΩ/10MΩ 2000mΩ /20 Ω /200 Ω /2000 Ω /20kΩ/200kΩ 自动测试 实现HIGH/IN/LOW分选 无

测量范围宽 电阻:10⁻⁷Ω10⁺⁸Ω ;方阻:10⁻⁷Ω/□10⁺⁸Ω/□; 电阻:10⁻⁵Ω10⁺⁵Ω ;方阻:10⁻⁴Ω/□10⁺⁵Ω/□

显示语言 中/英文切换 英文 校准功能 可手动或自动选择测试量程全量程自动清零。 无

其他 自动进行电流换向，并进行正反向电流下的电阻率(或方块电阻)测量，显示平均值。测薄片时，可自动进行厚度修正。 无

恒流源:电流量程为:DC100mA‑1A;仪器配有恒流源开关可有效保护被测件，即先让探压触在被测材料上，后开恒流源开关，避免接触瞬间打火。为了提高工作效率，如探针带电压触单晶对材料及测量并无影响时，恒流源开关可一直处于开的状态。

可配合多种探头进行测试;也可配合多种测试台进行测试。 厚度可预设，自动修正样品的电阻率，无需查表即可计算出电阻率。 自动进行电流换向，并进行正反向电流下的电阻率(或方块电阻)测量，显示平均值。测薄片时，可自动进行厚度修正。 双电测测试模式，测量精度高、稳定性好。 具备温度补偿功能，修正被测材料温漂带来的测试结果偏差。 比较器判断灯直接显示，勿需查看屏幕，作业效率得以提高。3档分选功能:超上限，合格，超下限，可对被测件进行HI/LOW判断，可直接在LCD使用标志显示;也可通过USB接口、RS232接口输出更为详细的分选结果。 测试模式:可连接电脑测试、也可不连接电脑单机测试。 软件功能(选配):软件可记录、保存、各点的测试数据;可供用户对数据进行各种数据分析。

标配RS232、LAN、IO通讯接口；可配戴软件查看和记录测试数据；测试探头直排和矩形可选。

四、仪器核心功能特点

1、宽量程覆盖，自动量程切换 仪器电阻测量覆盖10⁻⁷Ω10⁺⁸Ω区间，方块电阻测量覆盖10⁻⁷Ω/□10⁺⁸Ω/□区间，量程档位丰富，可以适配低阻值金属试样，也可以适配中阻值半导体、半导电复合材料。整机支持手动量程、自动量程两种模式，自动模式下设备会根据被测样品反馈信号，自主完成档位切换，不需要操作人员手动选择量程，减少操作步骤，适合大批量样品连续检测。

2、双电测模式搭配电流换向，优化测量稳定性 双电测组合测量模式，通过探针功能的重新组合，削弱探针装配偏差、样品边缘效应带来的干扰。同时仪器执行正反向电流换向测量，正向、反向电流分别采集读数，取两组数据平均值输出结果，抑制测试回路当中热电势带来的系统偏移。对于毫欧级别低阻试样，热电势带来的信号干扰不可忽视，换向平均处理能够改善低阻区间的数据重复性，降低环境温度梯度带来的影响。

3、厚度预设自动修正，多物理量同步显示 针对薄膜、薄层试样，操作人员录入样品实测厚度数值，仪器会自动把厚度参数代入运算公式，完成电阻率换算修正，不需要人工查阅修正表格做手动计算。4.3寸彩色LCD屏幕可以同时展示电阻、方块电阻、电阻率、电导率、温度、分选状态多项信息，单位自动完成转换，读数直观。显示语言支持中文、英文切换，适配国内实验室以及对外合作相关使用场景。

4、温度补偿功能，弱化温度变化带来的数据漂移 导体、半导体材料导电性能对温度变化较为敏感，环境温度发生改变，同一试样测试读数会随之改变。开启温度补偿功能，仪器读取温度参数，结合材料温度系数完成结果修正，便于不同时间、不同环境条件下的试验数据进行对比，对于需要长期开展对比试验、留样复测的科研场景具备实用价值。

5、物料分选判断，适配产线筛选场景 仪器设置三档分选判断功能，可以预先设置指标上限与下限阈值，测试完成之后，通过屏幕标识、状态指示灯给出超上限、合格、超下限的判断结果；分选状态也可以通过IO接口、RS232、LAN接口对外输出信号。该功能可以用于生产端来料检验、成品抽检，快速完成物料筛选，既可以单机目视判断，也可以对接外部自动化机构，实现流水线自动分选作业。

6、丰富硬件接口，兼顾单机与计算机联动测试 主机标配RS232、LAN、IO通讯接口，选配软件之后可以实现计算机远程控制，完成测试参数下发、数据实时读取、数据存储、生成报表与图表。单机状态下不需要外接计算机，就可以完成全部检测流程。IO接口输出分选状态信号，便于对接外部自动化工装，适合集成至自动化测试工位。U盘存储等辅助方式也可以辅助完成数据留存，方便后续数据复盘分析。

7、探头治具配置灵活，兼容多种试样形态 测试探头提供直排、矩形两种结构可选，同时可以搭配各类测试台使用；外接开尔文测试夹，还可以直接对电阻元器件开展直流电阻检测。直排探头多用于大尺寸晶片、板材样品；矩形探头可以适配部分窄小试样。用户可以按照被测样品外形、尺寸、测试标准，选配对应的探头与工装，适配半导体晶片、导电薄膜、块状导体、电阻元器件等多种类型试样。

8、恒流源可控开关，保护样品表面 仪器内部恒流源输出区间DC100mA‑1A，设置独立的恒流源输出开关。实际操作过程中，可以先完成探针与样品表面的稳定接触，再打开恒流源输出，避免探针接触瞬间打火，防止半导体晶片、薄膜表面被电流火花损伤；针对耐受瞬时接触电压的样品，恒流源开关可以保持常开，以此提升连续测试作业效率。

9、全量程自动清零校准，方便设备校验 仪器支持手动、自动量程选择，具备全量程自动清零功能，便于开展设备自检与计量校准。计量机构可以针对各个量程开展校验，设备完成量值溯源，满足检测实验室对仪器设备的管控要求。

五、试样测试完整操作流程说明

5.1测试前期准备工作

1、仪器通电预热：设备接通交流电源开机，建议预留15‑30分钟预热时间，让主机内部信号采集模块达到稳定工作状态，降低温漂对测量信号带来的影响。 2、试样处理：试样表面状态会直接影响探针接触效果，样品表面的氧化层、油污、粉尘、碎屑都会造成探针接触不稳定，带来读数波动。金属、半导体试样可以采用无水乙醇搭配无尘布擦拭表面，部分氧化较重的试样，需要按照工艺规范做抛光、清洗处理，清洗完成后放置无尘环境晾干。样品表面不能存在明显划痕、凸起、杂质颗粒。 3、样品尺寸核对：开展四探针测试，需要关注样品边缘效应，探针的测试点和样品边缘之间需要保留足够距离，一般要求测试点距离样品边缘大于四倍探针间距。如果样品尺寸偏小，无法满足该距离条件，建议开启双电测模式，或者选用对应尺寸修正系数完成后期数据修正，减少边界对电流扩散路径的干扰，避免方阻、电阻率读数出现偏差。 4、参数测量与录入：使用千分尺测量薄膜、薄片试样厚度，多点测量取平均值，将平均厚度录入仪器；确认探头类型，核对探头规格参数。根据测试需求，开启或者关闭温度补偿，设置分选上下限阈值；选择单电测或者双电测测试模式，设置手动量程或者自动量程。

5.2探头装夹与样品放置

将待测试样平整放置在测试台绝缘载物台之上，保证样品摆放平稳，测试区域处于探头正下方。调整探头升降机构，控制探针缓慢下降，保证四根探针能够同时垂直接触样品表面。探针压力需要合理控制，压力不足会造成探针和样品接触不稳定，数据跳变；压力过大，一方面会造成探针针尖快速磨损，另一方面容易划伤半导体晶片、导电薄膜这类脆性试样表面。完成探针下压之后，目视确认四根探针均有效接触样品，没有出现悬空、偏移的情况。

如果使用开尔文测试夹测试电阻元器件，需要将四个夹口分别夹持元器件的对应端子，电流夹口放置在电压夹口外侧，避免夹持位置错误引入额外测量误差。

5.3开展测试采集数据

探针充分接触样品之后，打开恒流源输出开关，启动仪器测试流程。自动量程模式下，仪器自主完成档位匹配；双电测模式会自动执行两组探针组合测量，同时完成正反向电流换向，采集多组电压信号之后计算输出平均值结果。屏幕同步展示电阻、方块电阻、电阻率、电导率、温度以及分选判定结果。等待读数趋于稳定之后，记录或者保存本组试样测试数据。

同一块样品，建议选取3‑5个不同测试点位开展检测，得到多组数据，用于评价材料导电性能均匀程度。一组点位测试完成之后，关闭恒流源开关，抬起探针，移动样品位置，再降下探针，打开恒流源，完成下一个点位的测试。

如果开启分选功能，屏幕以及状态指示灯会给出判定结果，IO接口同步输出对应电平信号；选配软件的情况下，测试数据实时传输至计算机，完成记录保存。全部点位测试结束之后，关闭恒流源输出，抬起探针，取出被测样品。

全部试样检测完毕，停止测试流程，关闭主机电源，整理探头与连接线。测试数据可以导出保存，用于报告编写、数据分析、图表绘制。

实操提示：半导体晶片、导电薄膜质地偏脆，操作探头升降机构动作要平缓，避免探针撞击样品，造成样品破损以及探针针尖损坏。

六、影响四探针测试结果的关键因素分析

四探针电阻率测定仪硬件性能是获得可靠数据的基础，而样品状态、操作方式、环境条件、参数设置，都会对最终输出结果带来明显变化，在试验开展过程中需要重点关注下面几类影响要素。

第一，探针接触状态以及探针损耗。探针针尖磨损、针尖沾附样品碎屑、氧化，都会造成四根探针接触不一致，出现读数重复性差，同一样品多点位测试离散偏大。需要定期观察探针针尖状态，使用无尘棉签配合无水乙醇清洁探针；针尖磨损之后，需要及时更换探针组件。探针压力控制同样关键，压力不足接触不稳定，压力过大损伤样品与探针。测试过程必须保证四根探针同时接触样品表面，不能出现个别探针悬空的情况。

第二，样品边缘效应。当探针测试点距离样品边缘过近，电流向外扩散路径被样品边界截断，电流分布形态发生改变，直接造成方块电阻读数偏离真实数值。常规直排四探针模式对样品尺寸有一定要求，测试点距离样品边缘需要满足距离条件；样品尺寸受限的条件下，优先启用双电测模式，或者在后期数据处理阶段使用尺寸修正系数，以此降低边缘效应带来的偏差。

第三，温度以及热电势干扰。一方面导体、半导体材料本身电阻率随温度变化，没有开启温度补偿时，不同温度环境得到的数据不能直接拿来对比；做对比试验尽量保持实验室环境温度稳定。另一方面测试回路不同金属接点，存在温度梯度就会产生热电势，热电势叠加到微弱电压信号中，干扰毫欧级低阻测试结果。仪器的正反向电流换向取平均功能就是用于抵消热电势的影响，低阻样品测试建议开启换向测量模式。

第四，样品表面条件。样品表面油污、粉尘、氧化层、抛光残留都会改变探针和样品之间接触状态；导电薄膜表面如果存在划痕、局部厚薄不均，不同点位测试会出现明显差异。测试前样品清洁处理步骤不可省略；对于表面极易氧化的试样，清洗之后尽快完成测试，减少样品暴露在空气当中再次氧化的时间。

第五，恒流源电流档位的选择。如果输出电流过大，部分半导体、薄层导电薄膜会出现样品局部发热，样品温度上升改变导电性能，造成测试数据偏移；电流过小，采集得到的电压信号幅值偏低，信噪比下降，容易受环境电磁噪声干扰。自动量程模式仪器会匹配适配电流档位；手动模式需要根据样品预估电阻水平，选择合适的恒流输出，既要保证信号足够，又要规避样品局部发热。

第六，电磁环境干扰。大功率电机、变频器、高频设备会向外辐射电磁噪声，四探针采集的电压信号属于微弱信号，外界电磁干扰会造成读数跳变。仪器摆放位置尽量远离大功率电气设备，设备做好接地处理，信号线避开动力线缆平行排布，以此降低外界噪声带来的影响。

第七，厚度参数录入准确性。针对薄膜、薄片样品，厚度参数是电阻率换算的关键输入，厚度测量出现偏差，会直接带来电阻率计算结果偏差。薄片样品建议多点测量厚度，取平均值录入仪器，降低厚度测量带来的计算误差。

七、仪器主要应用行业与测试对象

7.1半导体行业

半导体行业是四探针测试技术主要应用领域之一，包含单晶硅片、硅外延片、扩散层、离子注入改性晶片。晶片掺杂工艺会改变半导体导电能力，方块电阻、电阻率是评价掺杂工艺效果的核心指标。在晶片研发、工艺调试、来料质检、出厂检验环节，使用本仪器测试晶片不同位置电阻率，评价掺杂均匀性，筛选工艺不合格的晶片样品。仪器可以匹配GB/T 14141‑2009直排四探针法相关测试要求，开展硅外延层、扩散层薄层电阻检测工作。除硅基材料之外，碳化硅等宽禁带半导体试样，在样品尺寸适配的前提下，也可以完成电阻率检测。

7.2显示光学行业

光学显示领域大量使用透明导电薄膜，ITO导电膜、FTO导电玻璃，广泛用于触摸屏、液晶器件、光电器件。薄膜方块电阻直接影响器件透光、导电综合性能，镀膜工艺参数变化会直接改变方阻指标。生产端需要对镀膜之后玻璃基板开展多点位方阻测试，评估薄膜厚度以及导电均匀性；研发阶段，对比不同溅射工艺、镀膜时长、退火工艺对方块电阻带来的影响，优化生产工艺参数。除透明导电膜之外，各类金属镀层、金属导电薄膜也可以使用设备完成方块电阻检测。

7.3新能源行业

新能源领域各类导电涂层、集流极涂层、导电复合材料都需要开展导电性能检测。锂电行业导电涂层、导电铝箔铜箔表面镀层，需要评价镀层导电均匀性；燃料电池相关导电板材、石墨双极板，测试板材方块电阻与体积电阻率，评价材料导电水平。在新材料研发阶段，测试不同配方、不同压制工艺石墨板材电阻率，筛选配方与工艺条件；生产环节用于批次抽检，保障批量产品指标稳定。

7.4导电高分子及复合材料行业

导电橡胶、导电塑料、抗静电复合材料，通过添加炭黑、金属填料、导电粉体实现导电效果，填料添加比例、混炼工艺、成型工艺都会改变材料导电能力。四探针测定仪可以测试导电片材、导电板材样品，获取方块电阻、体积电阻率数据，辅助研发人员完成配方对比，优化填料配比以及加工工艺；生产企业用于成品入厂、出厂质量检验，管控批次产品导电性能波动。

7.5高校、科研院所、第三方检测机构

高校材料学院、半导体相关专业，用于教学实验、课题研究，完成半导体晶片、导电薄膜、导电复合材料电学表征；设备支持计算机软件采集数据，方便大批量试验数据记录分析。第三方检测机构，面对多品类导体、半导体样品检测需求，仪器可计量校准，满足实验室量值溯源管控，输出方块电阻、电阻率检测数据，支撑检测报告编写。

7.6电子元器件与金属材料行业

借助开尔文测试夹，仪器还可以直接测试电阻元件、金属试样直流低电阻；各类金属板材、金属棒材试样，更换对应探头与工装，完成电阻率测试，评价金属材料导电水平。

八、同类型设备选型对比参考

市面上四探针电阻率测定仪型号众多，不同设备在测量量程、测量模式、硬件功能、接口配置上存在区别，下面将BEST‑300C与BEST‑300做能力对比，方便选型阶段进行参考。

BEST‑300型号整机测量相对误差≤±3%，整机不确定度≤±3%；手动测试量程档位较少，自动测试功能不支持HIGH/IN/LOW分选；测量电阻范围为10⁻⁵Ω10⁺⁵Ω，方阻测量范围10⁻⁴Ω/□10⁺⁵Ω/□；显示语言仅支持英文；不具备量程自动清零校准功能。该型号可以满足常规精度要求的样品测试，适合测试频次不高，测试阻值区间相对集中，不需要产线分选功能的基础检测场景。

BEST‑300C整机测量相对误差≤±1%，整机测量标准不确定度≤±1%；电阻测量范围10⁻⁷Ω10⁺⁸Ω，方阻测量范围10⁻⁷Ω/□10⁺⁸Ω/□；支持中文、英文两种界面语言；具备手动或者自动量程全量程自动清零校准；拥有双电测测量模式，正反向电流换向取平均值，温度补偿功能，3档物料分选判断；标配RS232、LAN、IO多类通讯接口，探头可选直排或者矩形，支持计算机软件配套使用。该机型更适合对测量准确度有较高要求、样品阻值跨度大、需要做科研对比实验，或者需要对接产线自动化分选的使用场景。

选型过程当中，除关注设备本身量程、精度指标之外，还需要重点关注探头配件，探头针尖材质、探针压力结构，直接影响样品测试重复性；需要确认设备支持计量校准，以此满足实验室量值溯源的管控要求。针对薄膜、薄片试样，确认仪器具备厚度参数输入、自动厚度修正功能，减少人工换算工作量。如果需要对接自动化工位，要确认IO、LAN、RS232接口配置，确认分选信号输出能力。

九、仪器维护保养与安全操作注意事项

1、探针组件属于精密易损耗配件，操作升降机构动作要平缓，禁止探针猛烈撞击样品台面或者样品，避免针尖变形、折断。定期使用无尘棉签蘸取无水乙醇擦拭探针针尖，去除样品碎屑与污渍；当针尖出现明显磨损，测试重复性明显变差时，需要及时更换探针组件。 2、恒流源输出达到1A，测试过程探针接触样品之后，再开启恒流源开关，减少打火风险；不要在探针抬起悬空的状态下长时间开启恒流源输出。测试结束之后，优先关闭恒流源输出，再抬起探针取出样品。 3、仪器工作环境需要保持干燥洁净，避免大量粉尘、腐蚀性气体长期侵入设备内部；工作环境温度保持在设备允许区间，避免高温、低温、凝露条件下运行设备。 4、设备需要做好可靠接地，降低电磁噪声干扰，同时保障设备操作安全；测试信号线尽量远离大功率动力线缆，减少电磁干扰引入的读数跳变。 5、按照计量管理要求，定期完成整机计量校验；设备发生搬运、磕碰撞击之后，建议完成计量校验，确认指标正常之后，再投入检测工作。 6、测试台载物台面为绝缘材质，不要将金属碎屑、导电颗粒散落在载物台，防止出现意外短路。 7、设备长期闲置不使用的时候，关闭电源，放置干燥室内环境存放；探头组件做好防尘保护，避免针尖沾染灰尘。

十、常见测试现象排查分析

现象1：同一样品多次点位测试，读数重复性差，数据离散程度大

排查方向：首先检查探针状态，确认针尖没有磨损、沾附碎屑，四根探针是否全部有效接触样品，调整探针压力，保证接触稳定；检查样品表面，确认样品表面没有油污、氧化层、粉尘；确认测试点距离样品边缘距离，边缘效应会造成不同点位数据波动；低阻样品确认开启电流换向测量模式，降低热电势带来的影响；检查设备接地情况，周边是否存在变频器、电机等大功率设备带来电磁干扰。

现象2：读数持续跳变，数值不停浮动无法稳定

排查方向：确认探针没有出现虚接、间歇性接触不良；检查样品表面是否存在绝缘氧化层；确认设备接地；将仪器远离大功率电气设备；观察恒流源输出档位，电流过小信号信噪比不足，适当调整输出电流档位；部分薄膜样品本身导电不均匀，也会造成读数浮动，需要观察不同点位的整体分布情况。

现象3：测试方块电阻数值明显偏离预期

排查方向：核对样品厚度参数录入是否和实际厚度一致；确认测试点位距离样品边缘距离，边缘效应会造成结果偏移，必要时启用双电测模式；确认探针是否完整接触样品，没有局部悬空；确认恒流源电流档位，电流过大样品发热会改变导电参数；样品表面氧化、污染也会带来测试结果偏移。

现象4：分选功能无法输出正确判断结果

排查方向：核对分选上限、下限阈值参数设置，确认阈值设置逻辑和测试指标要求匹配；确认IO接口接线状态；确认仪器处于测量运行状态，不是参数编辑界面。

现象5：计算机软件无法读取仪器测试数据

排查方向：检查RS232或者LAN接线是否连接牢固；核对软件通讯参数，波特率、地址等配置与仪器内部参数保持一致；确认仪器处于测量运行状态，退出参数编辑页面，再执行数据读取操作。

十一、总结

四探针电阻率测定仪BEST‑300C基于四线四探针测试原理，搭载双电测测量模式、正反向电流换向平均算法、温度补偿功能，能够完成电阻、方块电阻、电阻率、电导率的检测运算，适配半导体晶片、导电薄膜、金属镀层、导电高分子复合材料、电阻元器件等多类试样。设备测量量程覆盖宽区间，4.3寸彩色LCD屏幕实现多参数同步展示，支持中英文界面；具备自动量程、全量程自动清零、厚度自动修正、三档分选判断等功能；配备RS232、LAN、IO多组通讯接口，既可以单机独立完成检测，也可以搭配软件对接计算机，或者集成至自动化产线工位。探头支持直排、矩形可选，也可以外接开尔文测试夹拓展测试对象。

该仪器可应用于半导体、光学显示、新能源、导电高分子材料、高校科研、第三方检测机构等众多领域，用于材料来料质检、工艺调试、配方研发、成品检验工作。仪器硬件性能是获取数据的基础，在实际检测过程中，样品清洁处理、探针接触状态、样品边缘效应、温度条件、恒流源档位选择，都会对最终测试结果产生影响。操作人员遵循规范的试样制备、仪器操作流程，规避各类误差来源，才可以得到稳定、具备对比参考价值的电学性能检测数据。
