注射用水在线TOC监测仪BC-50A，在资料与设备台账中还有多种叫法，例如总有机碳分析仪、TOC分析仪、TOC在线监测仪、纯化水TOC检测仪、注射用水TOC检测仪、制药用水TOC分析仪等。它属于测定水样中有机碳总量的分析设备，既可以放在实验室里做取样后的离线检测，也可以选配管路对接，做在线连续监测。

本文以该型号为主线，依次说明用途与适用场景、行业覆盖、名称辨析、标准依据、检测原理、仪器检测数据、结构构成、功能特征、随机配置、安装条件、操作方法、验证与校准、安全事项、常见疑问、维护保养与选型参考。目标读者包括制药企业、医疗器械企业、食品饮料企业、环保监测机构、电子与半导体行业，以及高校与科研院所的水质检测与设备管理人员。

阅读提示：文中涉及的检测数据均按原标注列出，数值与单位未作改动；涉及的标准条款以现行版《中国药典》四部通则0682为主线，并对照美国药典、欧洲药典与日本药典的对应章节。

一、设备用途与适用场景

制药用水是制剂生产中的重要工艺介质，水中有机污染物的多少与药品质量存在关联。水中的溶解性有机杂质会在管路内壁助长微生物滋生，微生物代谢产物进入水体后可能带来热原相关风险。总有机碳（Total Organic Carbon，缩写TOC）反映的是水体中全部溶解性有机物质所含碳的总量，用它可以间接表征水体的有机污染水平，因此被视为制药用水质量管控中的一项常规检测指标。

BC-50A围绕注射用水、纯化水、超纯水与去离子水的水质检测需求开发，兼顾在线与离线两种使用形态。在线形态下，仪器接入制水系统的管路，对出水口、回水口或关键用水点的水质做连续跟踪；离线形态下，仪器在实验室对取样回来的水样做检测，用于复测、比对与偏差调查。

• 制水系统出水口的连续监测，用于观察产出水质的波动情况

• 分配管路与回水口的趋势跟踪，用于判断管网是否出现有机污染累积

• 关键用水点取样后的实验室复核与留样检测

• 设备清洁验证中的残留水样检测

• 设备确认与工艺验证阶段的取样分析

• 水系统异常排查时的加密取样与数据比对

除制药行业之外，该型号还常见于环保水质监测、电子行业超纯水与去离子水的过程控制、食品与饮料用水的日常检测，以及高校与科研院所的分析教学与课题研究。需要提醒的是，不同用途对取样方式、数据记录与验证深度的要求并不相同，实际使用时宜结合所在行业的规范确定具体做法。

二、适用行业与典型检测对象

从行业分布来看，这类仪器覆盖的领域较广，不同行业关注的检测对象与合规依据并不相同，逐一梳理如下。

• 制药与生物制品：注射用水、纯化水、灭菌注射用水、工艺清洗用水，依据药典与药品生产质量管理规范相关要求

• 医疗器械：生产用纯化水、清洗与冲洗用水，依据行业规范与企业内控标准

• 食品与饮料：包装饮用水、生产用水、配料用水，依据相关食品安全国家标准

• 电子与半导体：超纯水、去离子水，关注痕量有机物对产品良率的影响

• 环保监测：地表水、地下水、生活污水与工业废水的有机污染评价

• 电力与能源：锅炉补给水、循环冷却水的水质过程控制

• 高校与科研：水质分析教学、方法学研究与课题实验

• 第三方检测：接受委托的水样总有机碳测定与数据出具

水样基质的复杂程度不同，适用的技术路线也不同。紫外氧化配合电导率差值的方案，更适合注射用水、纯化水、超纯水这类有机物含量很低、电导率背景相对稳定的水样；污水、废水等高浓度复杂基质，通常交由高温燃烧氧化一类的仪器处理。选型前把检测对象的浓度区间与基质特征确认清楚，比单看某一项指标更有意义。

三、名称辨析：注射用水在线TOC监测仪与相关叫法

注射用水在线TOC监测仪这一叫法，强调的是取样对象为注射用水、安装方式为在线。同类仪器在文献、招标文件与设备台账中，还常写作总有机碳分析仪、TOC分析仪、TOC在线监测仪、在线TOC分析仪、纯化水TOC检测仪、制药用水TOC分析仪、实验室TOC测定仪等。这些叫法指向的是同一类仪器，差别主要落在取样方式与使用场景上。

从被测指标看，总有机碳与化学需氧量、生化需氧量都属于表征水中有机物多少的指标，但测定思路不同。化学需氧量与生化需氧量依托氧化剂消耗量或溶解氧变化来换算，而总有机碳直接计量水中有机物所含的碳，测定过程不受氧化剂种类与消耗量的换算影响，更适合制药用水这类浓度低、要求快速响应的场景。

需要注意的另一点是，本型号检测的是水样中的有机碳含量，与酸碱度、电导率、细菌内毒素、微生物限度等指标并不重复。在制药用水日常检测中，这些项目通常并行开展，各自反映水质的不同侧面，不能相互替代。

此外，仪器名称中出现的"在线"与"离线"，并不是两台不同的设备，而是同一台仪器的两种工作状态。部分型号可通过选配功能在两种状态之间切换，选购时把这一点确认清楚，可以避免重复购置。

四、相关法规、标准与合规要求

与水中有机碳测定相关的文件，国内外都有一套较为成熟的体系。仪器选购与日常使用时，宜按目标行业对应的版本逐条对照，确认适用性试验、检出能力与数据记录方式是否满足要求。

1. 国内主要依据

• 《中国药典》四部通则0682"制药用水中总有机碳测定法"，规定制药用水中有机碳总量的检查方法与对仪器的一般要求

• 《中国药典》四部通则0261"制药用水"，以及纯化水、注射用水各品种正文中的总有机碳限度要求

• 《中国药典》四部通则0681"制药用水电导率测定法"，与总有机碳检测常配套使用

• 药品生产质量管理规范及其无菌药品附录中关于水系统在线监测的相关条款

• 数据完整性相关要求，涉及记录的真实、准确与可追溯

2. 国外主要参考

• 美国药典 USP<643>Total Organic Carbon

• 欧洲药典 EP 2.2.44 Total Organic Carbon

• 日本药典 JP 中与总有机碳测定相关的条款

• 美国联邦法规 21 CFR Part 11，涉及电子记录与电子签名

3. 药典对仪器的一般要求

按通则0682的表述，测定技术只要满足下列条件，都可以用于水的总有机碳测定。

• 能够区分无机碳与有机碳，并排除无机碳对有机碳测定的干扰

• 能够满足系统适用性试验的要求

• 具有足够的检测灵敏度，检出限为每升含碳等于或小于0.05mg/L

从这条要求可以看出，药典约束的是结果与能力，并没有指定某一种技术路线。紫外氧化配合电导率差值的方案，只要通过系统适用性试验并满足灵敏度要求，同样可以用于制药用水的总有机碳测定。仪器资料中标注的检测极限数值，属于设备自身的指标，与药典设定的门槛不是同一件事，比较时宜分开看待。

4. 限度与记录要求

现行版药典规定，纯化水与注射用水的总有机碳限度为不大于0.50mg/L。注射用水通常需要按批放行检测，纯化水可采用在线监测或离线取样检测的方式完成常态化控制。检测数据应可追溯，操作人员、检测时间、校准记录与报警日志等信息宜完整留存，便于后续审计核查。

近年的监管趋势是把制药用水的监测往实时化、在线化方向推进，部分规范性文件对注射用水系统提出具备在线监测功能的要求，取样点位需在风险评估的基础上确定。这类变化会影响水系统的设计思路，也会影响仪器的选型与配置。

五、工作原理：紫外氧化与电导率差值法

BC-50A采用紫外氧化的方式，把水样中的有机物氧化为二氧化碳，再借助电导率检测来计量水样中有机碳的含量。

具体的检测路径是：待测水样进入仪器内部流路后分为两路，一路进入紫外氧化单元，水样中的有机物在紫外光作用下发生氧化反应，转化为二氧化碳；另一路不经过氧化处理，保留水样自带的无机碳组分。

二氧化碳的测定采用直接电导率法。仪器分别测定经过氧化反应样品的总碳（TC）含量，以及未经过氧化反应样品的总无机碳（TIC）含量，两者之差即为总有机碳含量，即：总有机碳（TOC）＝总碳（TC）－总无机碳（TIC）。

有机物氧化生成的二氧化碳溶于水后形成碳酸，会引起水体电导率发生变化。仪器利用电导率差值检测技术捕捉这一变化，再结合内部换算逻辑输出总有机碳浓度数值。由于测量的是氧化前后电导率的差值，水样自身的电导率背景会在差值运算中被抵消，这一特点使该方案在电导率相对稳定的制药用水中较为适用。

整套检测流程不需要额外配置载气钢瓶，也不需要持续消耗化学试剂，内部移动部件数量少，可以降低后期的维护工作量，同时减少试剂引入外来有机杂质、干扰低浓度水样读数的可能。仪器资料中提到采用紫外氧化相关技术，检测过程不添加氧化剂与酸类试剂，适合有机物含量很低的水样。

需要提醒的是，紫外氧化法的适用前提是有机物在紫外照射与氧化条件下能够被有效转化。对于成分特殊的水样，宜按标准方法开展系统适用性确认，必要时通过加标回收试验判断方法是否适用。若水样中含盐量或颗粒物偏高，宜先评估对检测流路的影响，再决定是否直接进样。

六、仪器检测数据

以下各项为该型号的检测数据，数值与单位按原标注列出。使用时宜结合水样状态、样品温度与取样方式一并判断。

• 测量范围：0.001mg/L～1.0mg/L（传感器可按试样要求定制，浓度可调，上限可至1000mg/L）

• 精度：±4%

• 分辨率：0.001mg/L

• 分析时间：连续分析

• 响应时间：4分钟之内

• 检测极限：0.001mg/L

• 样品温度：1-70℃

• 重复性误差：≤3%

• 电源要求/功能：220V

• 显示屏：彩色触摸屏

上述数据可作为选型比对与使用条件核对时的依据。需要注意的是，样品温度、水样含气量、管路残留与取样容器洁净度都会影响读数，比较不同批次的结果时，宜在同一条件体系下进行。传感器属于可按需定制的部件，如果实际检测对象的浓度区间与出厂量程不匹配，可在订购时说明试样要求，由供方将量程调整到合适的浓度段。

七、产品结构概述

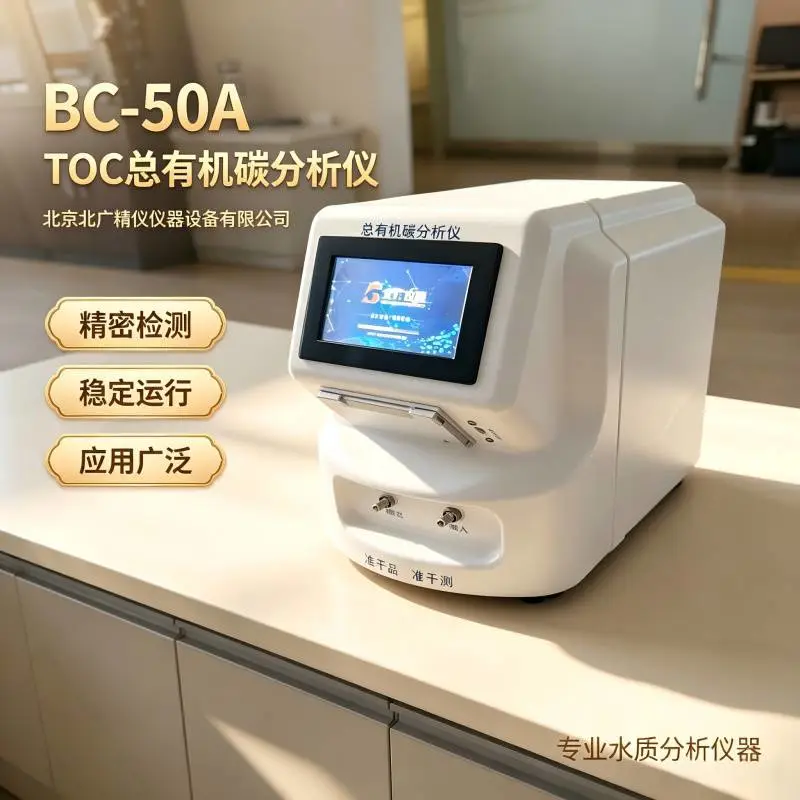

BC-50A采用便携式设计，整机以主机为核心，配套触摸屏、微型打印机与进样管等部件。按功能划分，结构上大体可以分为以下几个部分。

1. 主机与外壳

主机承载控制系统、检测流路与显示打印部件。便携式外形便于在不同取样点之间移动，适合实验室与现场两处交替使用。外壳对内部部件起到遮挡与保护作用，也能减少紫外辐射向外泄漏。

2. 嵌入式控制系统与触摸屏

整机采用嵌入式系统，操作界面为纯中文。触摸屏承担参数设定、状态显示与结果查看等功能，日常操作以触控方式完成，不需要外接电脑。显示屏为640×480点阵真彩显示屏，界面信息展示较为直观。

3. 紫外氧化单元

该单元是氧化反应发生的位置，水样在紫外光照射下完成有机物的氧化转化。紫外灯属于耗材，有一定使用寿命，更换时不用拆开机箱，便于日常维护。

4. 电导率检测单元

检测单元负责采集氧化前后水样电导率的变化信号，是读数稳定性的关键部件。检测环节对温度较为敏感，使用中宜保持水样温度处于规定区间，并留意温度补偿是否处于正常状态。

5. 泵管与进样管路

进样管负责把水样导入仪器内部流路。泵管属于易损件，长期使用后会出现弹性下降与流量漂移，更换时同样不需要拆开机箱。在线使用时，进样管路的长度与走向会影响响应时间，管路布设宜尽量简短、顺畅。

6. 数据接口与打印单元

仪器具有RS232数据接口，可对外传输数据；配套微型打印机，用于输出测试参数与测试结果。历史数据可在仪器内存储，存储周期约为6个月，适合对近期检测记录做查询与比对。

7. 电源与整机状态

整机供电为220V，机内配有检测上限设定与超限报警功能。当测试样品浓度超过规定限度时，仪器自动报警并可输出控制信号，便于与其他监控环节联动。

八、主要功能与特征

• 便携式设计，机身轻便，便于移动至取样点

• 嵌入式系统配合触摸屏，纯中文操作界面，上手较为简易

• 针对制药用水中总有机碳含量在1000ppb以下的检测设计

• 具备较大的存储空间，可保存较多测试数据

• 支持中文打印，输出测试参数与测试结果

• 使用、贮存与更换过程中不需要气体或试剂，无移动部件，可减少维修与维护投入

• 样品浓度超过规定限度时自动报警，并可输出控制信号

• 符合《中国药典》规定的测试方案，可提供安装确认、运行确认与性能确认服务

• 具备一键运行功能与自动管路清洗功能，单次检测结束后可自动冲洗内部流路

• 搭载高性能处理器，配置640×480点阵真彩显示屏

• 更换紫外灯与泵管时不用拆开机箱，简化配件更换作业

• 检测上限可设定，具有自动上限报警功能

• 具有RS232数据接口，历史数据可存储约6个月

• 离线检测与在线检测可选配，便于按实际场景灵活部署

• 具有打印功能，可现场输出检测凭据

九、主要配置清单

随机配置包括以下几项，具体以随机装箱单为准。

• 主机 一台

• 触摸屏（镶嵌到仪器中）

• 微型打印机 一台

• 进样管 一条

• 电源线 一套

• 产品说明书 一份

• 产品合格证 一份

• 产品装箱单 一份

开箱后宜逐项核对，确认外观无损伤、随机附件齐全，并保留装箱单用于后续报修与服务记录。若检测现场需要更长的进样管路或额外的取样配件，可在订购时一并说明，避免到货后临时拼凑。

十、安装环境与基本条件

仪器放置前，宜对场地条件做确认，主要包括环境条件、供电条件与安装位置三个方面。

• 环境温湿度：保持在仪器说明书规定的范围内，避免温度骤变与高湿环境

• 供电：使用220V电源，插座须有可靠接地，避免与大功率设备共用同一回路

• 台面：平稳、承重足够，远离强振动源

• 位置：便于取样与观察，远离强电磁干扰源与热源

• 通风与光照：保持空气流通，避免阳光直射

在线接入时，还需要确认取样点的位置、管路材质、压力与流量条件，以及取样管路的清洗与排空方式。取样点的选择应能真实反映被监测水系统的水质，建议在风险评估的基础上确定监测点位，例如制水系统出水口、分配系统回水管路以及关键使用点前端，都属于常被纳入考虑的监测位置。

十一、使用方法与操作步骤

1. 开机前检查

确认电源线连接可靠、进样管无破损、管路内无气泡与残留，触摸屏表面清洁。在线使用的场合，确认取样管路已按要求排空与冲洗，连接处无渗漏。

2. 开机与自检

接通电源后按操作提示开机，等待系统自检完成。自检过程中留意界面提示，如出现异常报警，应按提示排查后再进入检测流程，不要跳过提示直接开始检测。

3. 在线检测操作

将仪器与制水系统取样管路对接，确认连接牢靠。启动检测程序后，仪器按设定的时间间隔连续分析，结果实时显示并记录。在线模式适合对制水系统的水质变化做趋势跟踪，也便于在浓度出现异常波动时及时察觉。

4. 离线检测操作

取样时应使用洁净、密闭的容器，容器顶空尽量小，取样后尽快完成检测。取样容器与玻璃器皿宜做充分清洗，并用符合要求的水做末次淋洗，避免容器自身带来的有机残留影响读数。水样在输送与放置过程中可能吸收空气中的二氧化碳，这一点在低浓度水样检测中尤需留意。

5. 参数设定与报警阈值

按检测需求设定上限值。当样品浓度超过设定限度时，仪器自动报警并可输出控制信号，便于及时发现水质异常。阈值的设定宜结合药典限度与企业内控标准确定，不宜随意放宽。

6. 数据查看、存储与打印

检测完成后可在界面上查看结果，历史数据可调取查看，也可通过RS232接口导出，或使用随机打印机输出。数据记录宜连同日期、时间与样品标识一并留存，便于后续追溯与趋势分析。

7. 关机与收尾

检测结束后按规程执行管路清洗，排空管路内残留水样，再按提示关机。长期停用的场合，宜按说明书要求做封存处理，并定期通电检查。

十二、系统适用性试验、校准与验证

按通则0682的要求，仪器在投入日常使用前应通过系统适用性试验。试验通常采用蔗糖作为易氧化的有机物、1,4-对苯醌作为难氧化的有机物，分别配制规定浓度的对照品溶液，在仪器上测定响应值，以考察所用技术的氧化能力与仪器的适用性。

• 系统适用性：以百分数表示的响应效率应在85%～115%区间

• 空白：总有机碳检查用水的响应值作为空白响应值参与计算

• 限度判定：除另有规定外，供试制药用水的响应值应不大于对照品响应值与空白响应值之差所对应的0.50mg/L

• 灵敏度：药典要求检出限为每升含碳等于或小于0.05mg/L

仪器校准宜按固定周期开展，并在更换紫外灯、泵管等关键部件之后补做确认。制药企业通常还会结合设备确认要求，完成安装确认、运行确认与性能确认；部分企业在此基础上建立方法学验证资料，确定适配的检出限、定量限与重复性指标。这些资料在药监现场检查时是重要的核查对象，宜与检测记录一并归档。

从合规角度看，试验用水、对照品配制、器皿清洗与取样方式都会影响结果，宜纳入标准操作规程统一管理。在线使用的场合，还宜定期比对在线数据与离线数据的一致性，判断在线读数是否出现系统性偏移。若两者趋势一致，说明在线结果具有参考价值；若出现持续偏离，则应排查取样点位、管路状态与仪器校准情况。

十三、安全注意事项

• 仪器须使用带接地的电源插座，避免在潮湿或易燃易爆环境中使用

• 紫外灯工作时会产生紫外辐射，仪器外壳具备遮挡作用，非专业人员不要拆卸灯仓

• 更换紫外灯或泵管前，先切断电源并等待灯管充分冷却

• 水样可能存在生物或化学风险，取样与处理时宜按相应防护要求操作

• 仪器移动前应排空管路并妥善固定附件，避免倾倒与磕碰

• 出现异响、异味或界面报错时，先停机排查，不要强行继续运行

• 搬运仪器时，避免拉扯进样管与电源线

• 仪器长期不用时，应切断电源并保持存放环境干燥

十四、常见问题解答

以下问题来自使用人员的日常咨询，按检测、操作、维护三个方向整理。

1. 这台仪器可以测哪些水样？

主要面向注射用水、纯化水、超纯水与去离子水这类有机物含量很低的水样，也用于清洁验证中的残留水样检测。对于高浓度废水或含盐量、颗粒物偏高的水样，宜先评估是否适合直接进样。

2. 在线检测和离线检测有什么区别？

在线检测是把仪器接入制水系统管路，做连续跟踪，适合观察水质随时间的变化；离线检测是在实验室对取样回来的水样做检测，适合多点抽检、复测与偏差调查。两者对取样方式与记录要求不同，可按实际需要选择或同时配置。

3. 仪器的测量范围是多少？

测量范围为0.001mg/L～1.0mg/L，传感器可按试样要求定制，浓度可调，上限可至1000mg/L。若实际检测对象的浓度区间与出厂量程不匹配，订购时说明试样要求即可。

4. 为什么一定要做系统适用性试验？

药典对仪器的要求之一就是满足系统适用性试验。这项试验用来判断仪器对易氧化与难氧化有机物的响应是否都在规定区间内，从而确认氧化能力与检测能力是否满足方法需要。未通过试验的仪器，其检测结果在合规层面缺乏支撑。

5. 蔗糖和1,4-对苯醌分别起什么作用？

蔗糖代表易氧化的有机物，1,4-对苯醌代表难氧化的有机物。分别测定两者在规定浓度下的响应值，可以同时考察氧化能力与响应线性，避免只对易氧化物质有效、对难氧化物质响应不足的情况。

6. 检测结果偏高可能是哪些原因？

常见原因包括取样容器或器皿清洗不彻底、管路内残留上一批水样、水样在放置过程中吸收了空气中的二氧化碳、仪器长期未校准等。排查时宜从取样环节入手，逐步向仪器端延伸。

7. 紫外灯和泵管多久更换一次？

紫外灯与泵管都属于耗材，更换周期与使用频次、水样状态有关。紫外灯使用时长接近寿命上限、泵管出现流量漂移或弹性下降时，都宜及时更换。更换作业不需要拆开机箱，更换后建议补做一次确认。

8. 仪器需要载气或试剂吗？

该型号在使用、贮存与更换过程中不需要气体或试剂，内部移动部件少。这一点可以减少耗材采购与更换的工作量，也能降低试剂引入外来有机杂质、干扰低浓度水样读数的可能。

9. 数据能保存多久，怎么导出？

历史数据可在仪器内存储，存储周期约为6个月。数据可通过RS232接口导出，也可使用随机微型打印机输出。需要长期留存的记录，宜及时导出归档。

10. 仪器报警是什么含义？

当测试样品浓度超过设定的规定限度时，仪器自动报警，并可输出控制信号。报警本身不是故障，而是提示被测水样的有机碳含量超出预期，此时宜结合工艺情况判断是否需要加密取样或排查水系统。

11. 制药用水的总有机碳限度是多少？

现行版药典规定，纯化水与注射用水的总有机碳限度为不大于0.50mg/L。注射用水通常需要按批放行检测，纯化水可采用在线监测或离线取样检测的方式完成常态化控制。

12. 仪器搬动后需要重新校准吗？

搬动过程可能引起管路松动或部件位移，建议在搬动后先做一次自检与管路检查，必要时补做校准确认，再投入日常检测。

13. 仪器需要做哪些验证？

常规做法是结合设备确认要求完成安装确认、运行确认与性能确认，并按药典要求开展系统适用性试验。部分企业还会建立方法学验证资料，用于确定检出限、定量限与重复性指标。

14. 日常维护要做哪些工作？

包括检查管路外观与连接、执行管路清洗、核对检测上限设定、检查打印纸余量、按周期更换泵管与紫外灯、记录校准结果等。建议建立维护台账，把每次维护的时间与内容如实记录。

15. 为什么取样容器的洁净度会影响结果？

容器内壁残留的有机物会在水样中缓慢析出，直接抬高总有机碳读数。低浓度水样对这类污染格外敏感，因此取样容器与器皿宜充分清洗，并用符合要求的水做末次淋洗。

16. 在线数据与离线数据不一致怎么办？

先确认两次取样是否来自同一位置、同一时段，再检查管路是否存在残留与死体积。若取样条件一致而结果仍持续偏离，宜检查仪器校准状态与传感器表现，必要时联系供方协助排查。

十五、维护保养与周期校准

维护保养的核心是把易损件与关键环节管起来，让检测数据保持在可信状态。以下按时间维度列出常见做法，具体周期可结合使用频次调整。

• 每班次：查看界面是否有报警，检查进样管与连接处有无渗漏

• 每周：执行一次管路清洗程序，检查进样管是否堵塞或变形

• 每月：核对检测上限设定值，检查打印纸余量，清洁触摸屏表面

• 按周期：更换泵管，检查紫外灯使用时长，接近寿命上限时更换

• 按周期：执行校准并记录结果，更换关键部件后补做确认

• 长期停用：排空管路，按说明书要求封存，定期通电检查

建议建立维护台账，记录维护时间、维护内容、更换部件与校准结果。台账与检测记录一并保存，既便于掌握仪器状态，也便于在审计或检查时说明数据的连续性。
