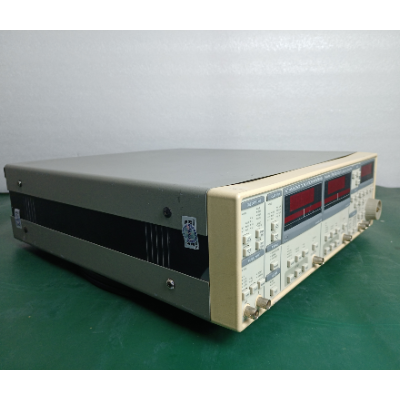

SR510 模拟锁相放大器
价格面议
- 公司简介
- 主营产品
测试测量仪器,光通信设备
- 产品详情
- 在线询价
- 应用领域
- 频率范围：从 0.001Hz 到 102.4kHz，覆盖了极低频到中频的范围，能满足多种不同应用场景对频率的要求。
- 灵敏度：具备超高灵敏度，最低可达 2nV/√Hz，这使得它能够检测到极其微弱的电信号，即使在强噪声背景下也能准确捕捉到目标信号。
- 动态储备：动态储备是衡量锁相放大器性能的重要指标之一，SR830 的动态储备大于 100dB。这意味着它能够在输入信号中同时处理大信号和小信号，并且保证小信号不会被大信号所淹没，从而准确地提取出所需的微弱信号。
- 相位分辨率：相位分辨率为 0.001°，能够精确地测量信号的相位信息，这对于需要精确相位测量的应用，如相位差测量、相位调制解调等非常重要。
- 时间常数：时间常数范围从 10μs 到 30ks，用户可以根据实际测量需求进行选择。较大的时间常数可以提高测量的稳定性和精度，但会降低测量速度；较小的时间常数则可以实现快速测量，但可能会牺牲一定的精度。
- 输入阻抗：输入阻抗为 1MΩ || 50pF，这种高阻抗设计可以减少对被测信号源的影响，保证测量的准确性。
- 显示方式：采用 320×240 点阵 LCD 显示，能够清晰地显示测量结果和各种设置参数。用户可以直观地查看信号的幅度、相位等信息，方便进行数据分析和处理。
1. 电子元器件测试与表征
- 微弱参数测量：针对电阻、电容、电感等无源器件，以及晶体管、二极管等有源器件，在低频或小信号条件下的微弱电学参数（如漏电电流、微小阻抗变化）进行精确测量。例如，检测高精度电容在低频信号下的损耗角正切值，或半导体器件的反向漏电流，这些参数往往被强噪声掩盖，SR830 可通过锁相技术有效提取。
- 器件噪声特性分析：在电子元器件的噪声测试中，用于分离并量化器件本身的噪声与外部干扰，评估器件在低噪声电路中的适用性（如高精度传感器、低噪声放大器的选型与验证）。
2. 精密仪器研发与校准
- 仪器性能优化：在高精度电压表、电流表、阻抗分析仪等仪器的研发过程中，SR830 可作为 “基准工具”，用于检测仪器内部电路的微弱信号响应，帮助工程师优化电路设计（如降低放大器噪声、提升信号链路的信噪比）。
- 校准设备搭建：为电子仪器的校准系统提供核心检测能力。例如，对低频信号发生器的输出幅度精度进行校准，或对相位计的相位测量误差进行标定，通过 SR830 的高相位分辨率（0.001°）和幅度灵敏度（2nV/√Hz）保证校准精度。
3. 传感器与变送器测试
- 微弱信号传感器检测：针对压电传感器、磁阻传感器、光电传感器等输出信号微弱的器件，SR830 可配合调制技术（如对传感器施加周期性激励），提取其在不同工况下的信号幅度与相位变化，评估传感器的灵敏度、线性度和稳定性。例如，测试压力传感器在微小压力变化下的电压输出，或光电二极管对弱光信号的响应特性。
- 变送器线性度验证：在变送器（如温度、湿度、流量变送器）的测试中，检测其将物理量转换为电信号时的微弱偏差，确保变送器在全量程范围内的精度符合行业标准（如工业级 0.1% FS 的精度要求）。
4. 电子测量系统集成
- 自动化测试平台：通过 RS - 232 或 GPIB 接口与计算机、数据采集卡等组成自动化测试系统，用于批量电子元件的筛选（如在生产线上对芯片的微弱信号参数进行快速检测，剔除不合格品）。
- 复杂电路故障诊断：在大型电子系统（如通信基站、航空电子设备）的故障排查中，用于定位因元件老化或接触不良导致的微弱信号异常（如线路中的微小阻抗突变、信号衰减），辅助工程师精准定位故障点。
5. 电磁兼容（EMC）与抗干扰测试
- 抗干扰性能评估：在电子仪器的电磁兼容测试中，模拟强电磁干扰环境（如工业现场的工频干扰、射频干扰），通过 SR830 检测仪器在干扰下的信号保持能力，验证其抗干扰设计的有效性（如滤波器、屏蔽结构的性能）。
- 干扰源定位：当电子系统中存在未知干扰信号时，利用 SR830 的频率选择性，通过与参考信号的相关性分析，识别干扰信号的频率、幅度和相位特征，帮助定位干扰源（如电源噪声、线路耦合干扰）。
