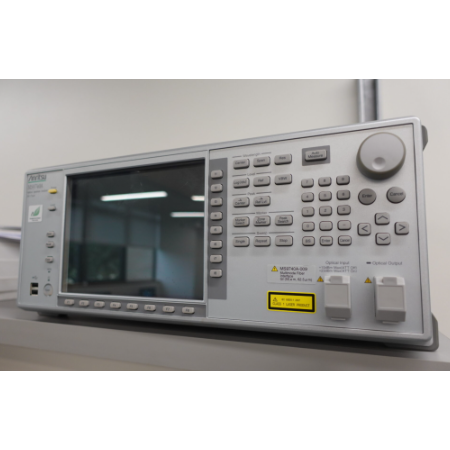

Anritsu MS9740A 是一款光谱分析仪“一体化单元”，具有评估所有有源光器件的性能和功能，包括 SFP、XFP 和SFP+ 模块，以及光收发器和 VCSEL 和 DFB 光源。评估结果（如中心波长、水平、光谱、SMSR、OSNR 等）显示在一个屏幕上。与误码率测试仪 （BERT） 结合使用，支持光收发器输出和 WDM 信号的频谱分析。MS9740A 光谱分析仪减少了从波形扫描到将数据传输到外部控制设备的总时间，并支持简单的分析程序（比某些竞争型号高出 80%），提供出色的性价比和更高的生产率。

规格：

适用光纤：10 μm/125 μm SM 光纤 （ITU-T G.652）、50 μm/125 μm GI 光纤

光纤连接器：用户可更换：FC、SC、ST、DIN、LC

波长测量范围：600 nm 至 1750 nm

波长精度：

±20 pm（1520 nm 至 1620 nm，分辨率：0.03 至 0.2 nm）（安装选件 002 时所示的规格）

±100 pm（1520 nm 至 1620 nm，分辨率：0.5、1.0 nm）（安装选件 002 时的规格所示）

设置分辨率：0.03、0.05、0.07、0.1、0.2、0.5、1.0 nm（RBW：3 dB 滤光片：传输带宽）

最大输入功率：+23 dBm（光纤 ATT：开）

动态范围：

高动态范围：60 dB（峰值波长 0.4 nm）

正常动态范围：58 dB（距峰值波长 0.4 nm）

[分辨率：0.05 nm，1550 nm，光学衰减：关闭，20° 至 30°C]

扫描宽度：0.2 nm 至 1200 nm，0 nm

扫描速度：≤0.2 秒（范围 5 nm）

[分辨率：0.1 nm，VBW=10 kHz，正常动态范围，中心 1550 nm，扫描开始到停止，无光学输入，采样点：≤501]

尺寸和重量 426 （W） × 177 （H） × 350 （D） mm （不包括突出部分） ≤15.0 kg （无选件）
