一、设备基础概述与技术背景

绝缘油介损及电阻率全自动测定仪是电力设备绝缘状态检测领域的核心检测装备，主要用于变压器、互感器、开关等充油电气设备中绝缘油的介质损耗因数和直流电阻率参数检测。GDAT-C2型号依据GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》标准设计，通过一体化集成技术实现了绝缘油电气性能参数的自动化检测，为电力系统设备运维、油品质量评估提供数据支撑。

在电力系统中，绝缘油的介质损耗因数和电阻率是反映油质老化程度和受潮情况的关键指标。介质损耗因数增大时，表明油中存在极性杂质或老化产物，会导致设备运行温度升高，加速绝缘老化；电阻率降低则提示油中可能存在水分或导电颗粒，直接影响设备的绝缘强度。该设备的研发应用，解决了传统检测方法操作繁琐、人为误差大、检测效率低等问题，通过数字化技术实现了检测过程的自动化控制和数据精准采集。

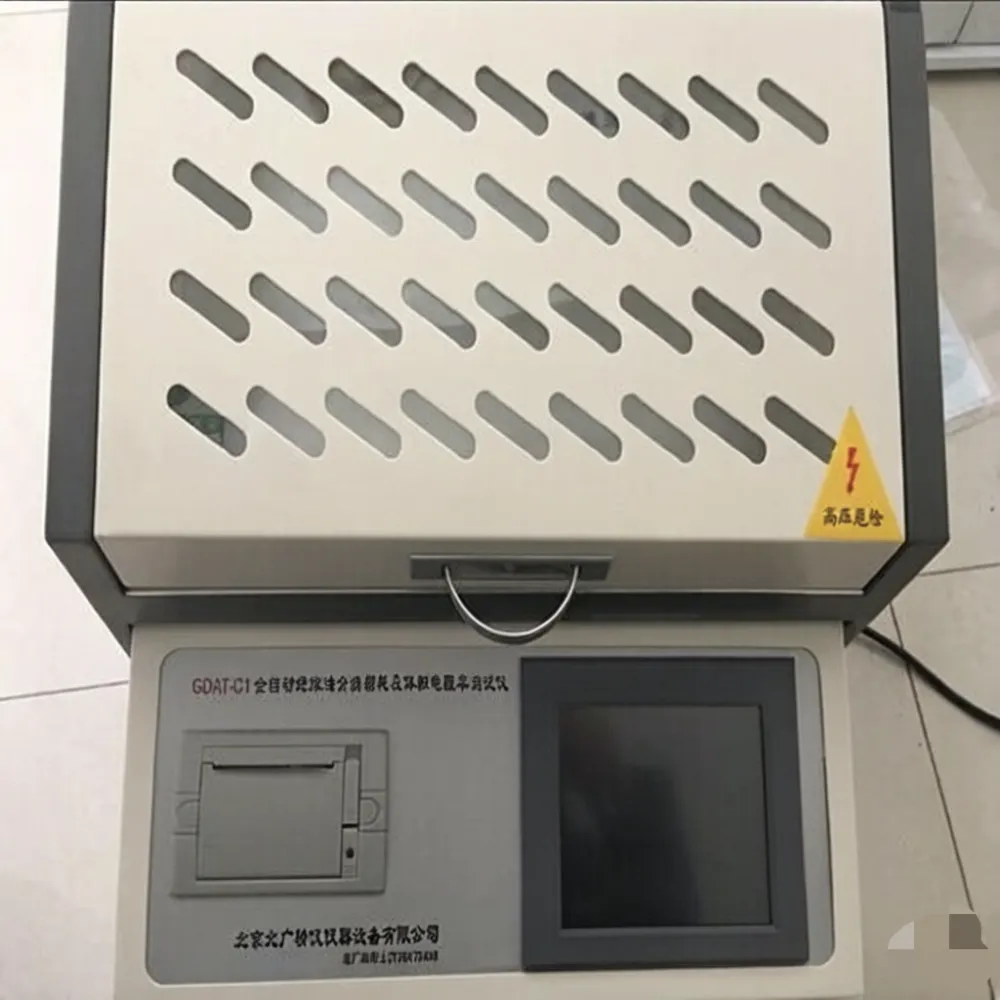

绝缘油介损及电阻率全自动测定仪设备整体采用模块化设计理念，内部集成介损油杯、温控系统、测试电桥、高压电源、数据处理单元等核心部件，外部配备大屏幕触控界面和操作面板，形成紧凑的一体化结构。这种设计既保证了检测精度，又提升了现场操作的便捷性，适用于电力科研院所、变电站现场、油品检测机构等多种场景的检测需求。

二、核心技术参数与性能指标

​测量范围方面，电容量覆盖5pF至200pF区间，相对电容率测量范围为1.000至30.000，介质损耗因数检测下限达0.00001，上限至100，直流电阻率测量范围跨越2.5 MΩm至20 TΩm，可满足从低纯度工业用油到高纯度电力绝缘油的全场景检测需求。

测量精度指标经过严格验证，电容量测量精度为±(1%读数+0.5pF)，相对电容率测量精度控制在±1%读数范围内，介质损耗因数测量精度达±(1%读数+0.0001)，直流电阻率测量精度为±10%读数。这些精度指标确保了检测数据能够准确反映绝缘油的实际性能状态，为设备状态评估提供可靠依据。

分辨率参数体现了设备的信号检测能力，电容量分辨率达0.01pF，相对电容率分辨率为0.001，介质损耗因数分辨率高达0.00001。高分辨率设计使设备能够捕捉到油质微小变化引起的参数波动，满足对绝缘油早期老化的监测预警需求。

温度测量范围为0至125℃，测量误差控制在±0.5℃以内，为温控系统提供精准的反馈信号。交流试验电压可在0至2200V范围内连续可调，频率稳定在50Hz，为介损测试提供稳定的激励电场。直流试验电压输出范围为0至500V，满足电阻率测试对极化电压的要求。

设备功耗不超过350W，相比传统分体式检测设备能耗降低约40%，既符合节能环保要求，又减少了现场供电压力。外形尺寸为420mm×380mm×385mm，总重量21Kg，在保证结构稳定性的前提下，兼顾了便携性需求，便于实验室台式和现场移动两种使用模式。

三、设备结构与系统组成解析

（一）核心检测单元

核心检测单元由介损油杯、温控模块、信号采集电路组成。介损油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距严格控制在2mm，通过高压电极、测量电极、屏蔽电极的合理布局，有效消除杂散电容和泄漏电流对测试结果的干扰。油杯材质选用高纯度石英玻璃，具有优异的绝缘性能和化学稳定性，避免油杯本身对检测介质产生影响。

温控模块采用中频感应加热技术，配合PID控温算法实现油样温度的精确控制。与传统电阻加热相比，中频感应加热使油杯与加热体非接触，加热均匀性提升至±1℃以内，升温速率可达5℃/min，同时避免了局部过热导致的油样老化。温度检测采用Pt100铂电阻传感器，直接插入油杯内部测温孔，实时反馈油样温度数据。

信号采集电路基于DSP数字信号处理技术，通过FFT快速傅里叶变换算法对采集到的电信号进行滤波和分析，有效抑制工频干扰和噪声影响。电路设计采用双层屏蔽结构，输入级配备低噪声放大器，确保微弱信号的准确采集，介质损耗因数检测下限可达0.00001。

（二）高压与电源系统

高压系统包含交流试验电源和直流高压源两部分。交流试验电源输出0至2200V连续可调电压，频率稳定在50Hz，电压波动率≤0.5%，为介损测试提供稳定的激励电场。直流高压源输出0至500V可调电压，纹波系数≤1%，用于电阻率测试时的极化电场建立。高压输出端配备过流保护和放电保护电路，当检测到输出电流超过设定阈值时，可在10μs内切断高压输出。

电源系统采用开关电源设计，支持AC 220V(1±10%)宽电压输入，频率适应50Hz(1±10%)范围，内置EMI滤波器有效抑制电网干扰。电源模块转换效率≥85%，配合设备整体的低功耗设计，确保长时间连续工作的稳定性。

（三）控制与数据处理系统

控制系统以ARM Cortex-M4内核微控制器为核心，协调各功能模块的时序控制。系统预设标准检测流程，可自动完成升温、恒温、加压、数据采集、结果计算全过程，无需人工干预。控制程序内置温度-时间曲线优化算法，根据不同油样类型自动调整升温速率和恒温时间，平衡检测效率与结果准确性。

数据处理系统具备实时数据存储功能，可存储100组检测数据，每组数据包含测试时间、油样编号、温度参数、介损值、电阻率值等信息。数据存储采用非易失性存储器，断电后数据可保存10年以上。系统支持数据查询、打印、删除操作，配备热敏打印机，打印内容包括所有测试参数和结果，符合实验室记录规范。

人机交互界面采用7英寸彩色触摸屏，分辨率800×480像素，支持全中文菜单操作。界面设计遵循“三步操作原则”，从开机到启动测试不超过3次点击，每项操作均有文字提示和图标指引，操作人员无需专业培训即可熟练掌握。界面实时显示测试进度、当前参数、设备状态等信息，异常情况自动弹出报警提示。

四、检测原理与技术标准适配

（一）介质损耗因数检测原理

介质损耗因数（tanδ）是衡量绝缘材料在电场作用下能量损耗的物理量，反映材料中偶极子极化和界面极化引起的能量损失。检测时，设备向油杯施加50Hz交流电压，通过测量流过油样的电流相量与电压相量的相位差，计算得到介质损耗角δ的正切值。

GDAT-C2采用西林电桥原理进行测量，标准电容器与试品（绝缘油）串联，通过调节电桥平衡，使检测桥臂无电流通过，此时可根据标准电容值和电桥比例系数计算出试品的电容值和介质损耗因数。设备内部标准电容器采用SF₆充气三点极式结构，电容值稳定度达±0.05%/年，不受环境温度和湿度变化影响，确保长期检测精度。

（二）直流电阻率检测原理

直流电阻率反映绝缘油的体积导电性能，与油中离子浓度和迁移率直接相关。检测时，设备向油样施加直流电压，经过规定的极化时间后，测量流过油样的稳定电流，根据欧姆定律计算体积电阻率。

设备采用三电极系统消除表面泄漏电流影响，高压电极施加直流电压，测量电极收集体积电流，屏蔽电极消除边缘效应。测试过程严格按照GB/T5654-2007标准规定，极化时间设置为60s，确保电流达到稳定状态。电阻率计算公式为ρ = R×A/d，其中R为测量电阻，A为电极面积，d为极间距离。

（三）多标准适配能力

设备除符合GB/T5654-2007标准外，还可适配DL/T984-2005《油浸式变压器绝缘老化判断导则》、GB/T7595-2017《运行中变压器油质量》等行业标准要求。针对不同标准对测试温度、加压时间的规定，设备内置多套检测程序，用户可根据实际需求选择对应标准模式。例如，绝缘油检测默认采用90℃测试温度，抗燃油检测自动切换至20℃测试模式，无需人工调整参数。

五、操作流程与规范

（一）绝缘油检测操作流程

样品预处理阶段，需从设备中取下介损油杯，用石油醚清洗内外电极，置于干燥箱中100℃烘干30分钟。取出冷却至室温后，连接测量信号线和温度信号线，将油杯放入设备加热槽。参数设置环节，开机进入主界面，点击“试验条件”进入参数设置页面。选择“绝缘油”检测模式，系统自动加载默认参数：测试温度90℃，交流试验电压1000V，恒温时间15分钟。如需修改参数，点击对应数值弹出虚拟键盘进行调整。

油杯清洗是确保检测准确性的关键步骤，在主界面点击“漏油开关”，使油杯排液管畅通。缓慢注入待测油样约50ml，油样经排液管流出带走杯内杂质，清洗废液收集于废液瓶。清洗完成后关闭漏油开关，继续注油至液位管刻度线。空杯校验环节，点击“空杯测试”进入校验界面，选择“介质损耗”和“电容量”测试项目，点击“确定”开始校验。设备自动升温至90℃，测量空杯介损值应小于0.0001，电容量应符合油杯标称值±1pF范围，否则需重新清洗装配。

正式检测时，空杯校验合格后，取出油杯内电极，沿杯壁缓慢注入40ml待测油样，避免产生气泡。将内电极缓慢放回原位，接好信号线，点击“自动测试”启动检测程序。设备自动完成升温、恒温、加压、测量过程，全程约25分钟。检测完成后，界面显示介损值、电阻率、测试温度等结果。点击“打印”输出检测报告，点击“保存”将数据存入存储器。如需连续检测多个样品，重复油杯清洗和注油步骤即可。

（二）抗燃油检测操作流程

抗燃油检测需使用专用10ml油杯，用无水乙醇清洗后烘干。注入10ml抗燃油样品，确保液面没过电极。开机进入主界面，点击“试验条件”，选择“抗燃油”检测模式，系统自动设置测试温度为20℃。将油杯放入设备专用槽位，连接测量信号线。点击“自动测定”，设备自动检测环境温度：若室温高于20℃，启动制冷功能；若室温低于20℃，启动加热功能，直至油样温度稳定在20℃±0.5℃。

温度稳定后，设备自动施加直流电压，经过60s极化时间后测量电流值，计算体积电阻率。测试过程约15分钟，结果显示电阻率值，单位为MΩ·m。测试完成后打印报告，记录测试时间、环境温度、油样编号等信息。抗燃油电阻率检测需特别注意环境湿度控制，相对湿度应≤60%，避免环境湿度对检测结果产生影响。

（三）特殊样品检测注意事项

含水样品检测前需进行脱水处理，含水量超过50mg/L的样品，水分会显著影响介损值和电阻率测量结果。深色样品可能吸收更多光能转化为热能，建议适当降低测试电压至800V，避免局部过热。含杂质样品需静置30分钟后取上层清液检测，防止固体颗粒沉降影响电极接触。低温流动性差样品，凝点较高的油样需预热至40℃后再注入油杯，防止低温导致油样粘度增大产生气泡。

六、设备维护与故障处理

（一）日常维护规范

油杯维护方面，每次检测后及时用石油醚清洗油杯，去除残留油渍。每周用无水乙醇擦拭电极表面，保持清洁。每月进行一次空杯校验，监控油杯性能变化。长期不用时，油杯应存放于干燥器中，避免受潮。系统校准每季度使用标准电容器对设备进行校准，检查介损测量精度。每年送法定计量机构对设备进行全面检定，确保检测数据可追溯。校准记录应包含校准日期、标准器编号、校准结果等信息，存档备查。

环境维护要求设备放置在温度0至40℃、相对湿度≤80%的环境中，远离强电磁场干扰源。定期清洁设备外壳和通风口，保持散热良好。触摸屏表面可用柔软干布擦拭，避免使用有机溶剂。耗材更换方面，热敏打印纸卷用完及时更换，选用57mm宽热敏纸。保险管损坏需更换同规格5A保险管，禁止使用更大规格保险管。测量信号线如有破损及时更换，避免影响检测精度。

（二）常见故障诊断与排除

开机无显示故障通常由电源未接通、保险管熔断或主板故障引起，解决措施是检查电源插头是否插紧，更换同规格保险管，若仍无法解决需联系厂家维修。温度失控可能是温度传感器损坏、加热模块故障或PID参数漂移导致，需更换温度传感器，检修加热模块，或重新整定PID参数。

介损值波动大往往与油杯污染、信号线接触不良或接地不良有关，解决方法是重新清洗油杯，检查信号线连接是否牢固，确保设备可靠接地。高压无输出可能是高压模块故障、过流保护动作或按键失灵，可尝试重启设备，检查负载是否短路，若问题依旧需联系厂家维修。

打印异常常见于打印纸装反、打印头脏污或打印机故障，需正确安装打印纸，用酒精棉清洁打印头，若仍无法正常打印则需更换打印机。制冷失效可能是制冷片损坏、散热不良或温控设置错误，应检查制冷片供电，清理散热风扇，核对温度设置是否正确。

（三）易损件清单与更换周期

温度传感器采用Pt100型号，建议每2年更换一次，当测量误差超过±0.5℃时必须更换。测量信号线为专用屏蔽线，建议每3年更换，出现断路或屏蔽层破损时需立即更换。热敏打印头适用于57mm宽打印纸，使用寿命约5万次打印，当打印字迹模糊时需更换。保险管规格为5A/250V，熔断后立即更换同规格产品，禁止用更大规格保险管替代。油杯电极作为三电极组件，建议每5年更换，当电极表面氧化严重、清洗后仍无法恢复光洁时需更换。

七、检测数据管理与应用

（一）数据存储与查询

设备内置100组数据存储空间，采用循环存储方式，新数据自动覆盖最早数据。数据记录包含以下字段：测试编号由系统自动生成，测试日期和时间实时记录，油样类型分为绝缘油和抗燃油，测试温度根据实际测量值记录，介质损耗因数、相对电容率和直流电阻率均为实测结果，操作员编号可由用户自定义设置。

数据查询支持两种方式：按页码翻页查询和按测试日期查询。在主界面点击“数据查询”进入查询界面，通过“上页”“下页”按钮浏览历史数据。点击“删除”按钮可清除当前显示数据，点击“打印”按钮可打印当前数据详情。数据导出功能需通过厂家专用软件实现，连接设备USB接口可批量导出数据至计算机，支持Excel格式保存，便于后续分析处理。

（二）数据有效性判断

绝缘油检测数据的有效性需结合相关标准进行判断。新油验收时，介质损耗因数（90℃）应≤0.005，电阻率（90℃）应≥1×10¹² Ω·m。运行中油的介质损耗因数（90℃）应≤0.04，电阻率（90℃）应≥1×10¹⁰ Ω·m。当介质损耗因数（90℃）＞0.04时，虽未超标但需缩短检测周期，跟踪变化趋势。若介质损耗因数（90℃）＞0.1，表明油质严重劣化，需立即进行处理。

抗燃油电阻率（20℃）合格标准为≥5×10⁹ Ω·m，当检测值低于此标准时，提示油中可能存在水分或酸性产物，需进行再生处理或更换。对于不同电压等级的变压器，判断标准略有差异，330kV及以上设备用油的电阻率要求更高，需≥5×10¹⁰ Ω·m。

（三）数据趋势分析方法

对同台设备的绝缘油检测数据应进行趋势分析，绘制介损值-时间曲线和电阻率-时间曲线。正常情况下，这两个参数应保持在稳定范围内，若出现持续上升趋势（介损）或下降趋势（电阻率），即使未超过注意值，也提示油质可能开始劣化，需结合其他检测项目综合判断。

趋势分析周期建议：新投运设备前3个月每月检测1次，之后每3个月检测1次。330kV及以上设备建议每6个月进行1次全分析检测，包括介损、电阻率、水分、酸值、色谱等项目。对于老旧设备，可适当缩短检测周期，增加检测频次，密切关注油质变化趋势。

八、行业标准与安全规范

（一）相关标准解读

GDAT-C2设备设计与检测过程符合多项国家及行业标准。GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》是设备设计的核心依据，规定了液体绝缘材料性能参数的测量方法和技术要求。DL/T596-2021《预防性试验规程》明确了电力设备绝缘油的检测周期和判断标准，是电力行业开展绝缘油检测的纲领性文件。

GB1094.1-2013《电力变压器 第1部分：总则》中对绝缘油性能要求的相关规定，为设备检测提供了应用层面的标准依据。NB/SH/T0811-2010《绝缘油介质损耗因数测定法》对检测方法和设备精度的具体要求，确保检测过程的规范性和结果的可比性。设备验收时应依据上述标准进行性能验证，重点检查测量精度、温度控制精度、安全保护功能等指标，确保符合标准要求。

（二）安全操作规程

高压安全方面，设备工作时内部存在2200V高压，禁止打开外壳触摸内部电路。测试过程中严禁插拔测量信号线，防止触电事故发生。高温防护要求加热过程中油杯温度可达90℃以上，禁止用手直接接触油杯，取放油杯需使用专用工具。接地要求设备必须可靠接地，接地电阻≤4Ω，接地不良可能导致测量结果不准确或设备损坏。

应急处理措施包括：发生异常情况时，立即按下急停按钮切断电源。如发生油样泄漏，用吸油棉清理，禁止用水冲洗设备。人员资质方面，操作人员应经过专业培训，熟悉设备性能和操作规程，持证上岗。实习人员操作需有专人监护，确保操作过程安全规范。

（三）质量控制体系

为确保检测数据准确可靠，实验室应建立完善的质控体系。人员培训方面，每年对操作人员进行技能培训和考核，确保操作规范性。设备管理需建立设备档案，记录使用、维护、校准情况，实施全生命周期管理。盲样考核应定期参加能力验证或实验室间比对，验证检测结果的准确性。

方法验证要求新检测方法投入使用前，需进行方法确认，确保符合标准要求。环境监控需记录检测环境温湿度，确保环境条件符合检测要求。通过这些质量控制措施，可有效提升检测数据的可靠性和权威性，为电力设备运维提供坚实的数据支撑。

九、技术发展趋势与设备升级

随着电力系统智能化发展，绝缘油检测技术正朝着自动化、智能化、网络化方向发展。GDAT-C2作为成熟机型，可通过以下途径进行功能升级。物联网功能扩展方面，加装无线通信模块，实现检测数据实时上传至云平台。通过手机APP或网页端可远程查看设备状态、检测进度、历史数据，支持异常数据自动报警功能。云平台可建立设备健康档案，实现多台设备数据共享和统一管理。

人工智能辅助诊断引入机器学习算法，对历史检测数据进行深度学习，建立油质状态评估模型。系统可根据介损、电阻率等参数变化趋势，自动预测油质老化速率，给出设备维护建议，实现从“定期检测”向“状态检测”的转变。多参数融合检测在现有介损和电阻率检测基础上，集成水分、酸值、色谱等检测模块，实现绝缘油多参数一体化检测。通过多参数综合分析，提高油质状态评估的准确性，减少设备重复拆装次数。

微型化与便携化采用新型材料和集成技术，减小设备体积和重量，开发便携式检测版本。便携式设备重量可降至5kg以内，支持电池供电，满足现场快速检测需求，特别适用于偏远地区变电站和应急检测场景。这些升级方向将进一步提升设备的技术水平和应用价值，更好地服务于电力设备运维工作。

十、应用场景与选型建议

（一）典型应用场景

电力系统运维中，GDAT-C2可用于变电站变压器、电抗器、互感器等充油设备的绝缘油定期检测，评估设备绝缘状态。油品质量检测方面，适用于变压器油、开关油、电容器油等新油验收和运行中油的监督检测。科研院校实验中，可作为绝缘材料性能研究、新型油品开发、老化机理分析等科研工作的检测工具。

工业设备监测领域，适用于大型工业企业自备电厂、冶金企业高压电气设备的绝缘油检测。第三方检测机构可利用该设备承接绝缘油委托检测业务，出具具有法律效力的检测报告。这些应用场景充分体现了设备的多功能性和广泛适用性，能够满足不同领域的检测需求。

（二）选型配置建议

根据不同应用需求，可选择以下配置方案。基础型配置满足常规绝缘油介损和电阻率检测，适用于小型变电站和县级检测机构。增强型配置增加抗燃油检测功能和制冷模块，适用于火电厂和大型工业企业。智能型配置配备物联网功能和数据分析软件，适用于省级电网公司和大型科研机构。便携型配置体积小重量轻，支持现场快速检测，适用于应急检测和偏远地区巡检。

选型时需综合考虑检测需求、使用场景、预算等因素，选择最适合的配置方案。对于需要同时检测绝缘油和抗燃油的单位，建议选择增强型配置；对于需要远程监控和数据管理的单位，建议选择智能型配置；对于经常需要现场检测的单位，建议选择便携型配置。

（三）投资效益分析

以110kV变电站为例，采用GDAT-C2设备开展绝缘油自主检测，可产生显著的经济效益。单次检测成本约50元，相比外送检测每次节省200元以上，年检测50次可节约1万元。安全效益方面，及时发现油质异常，避免因绝缘油劣化导致的设备故障，减少停电损失，保障电力系统安全稳定运行。

管理效益体现在建立完整的油务监督档案，实现设备状态的可追溯管理，提升运维水平。技术效益表现为掌握设备绝缘状态变化趋势，为状态检修提供科学依据，优化检修策略。这些效益的综合体现，使设备投资能够在较短时间内通过节约成本和避免损失得到回报，具有较高的投资价值。

绝缘油介损及电阻率全自动测定仪GDAT-C2通过技术创新实现了检测过程的自动化和智能化，为电力系统设备运维提供了可靠的技术手段。在实际应用中，需严格按照操作规程使用，加强设备维护和人员培训，充分发挥设备的技术优势，为电力设备安全稳定运行保驾护航。如需了解更详细的技术细节或获取定制化解决方案，建议与专业技术团队进行深入沟通，确保设备选型与应用需求精准匹配。
