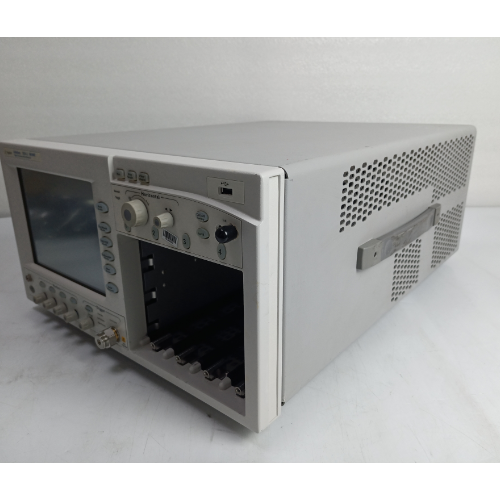

安捷伦示波器主机与模块的组合，是高速信号测试领域的解决方案，性能、模块化设计和广泛的兼容性，为光通信、数字电路、微波射频等领域提供精准可靠的测量保障。
一、核心性能参数
规格：带宽高达 80GHz，采样率最高 80GSa/s，垂直分辨率 8 位（可通过平均提升达 13GHz（选件 001），抖动本底小于 200fs RMS。这些参数确保了对高速信号的精确捕获与分析86105A 模块集成光、电双通道，每个通道支持 12.4GHz/20GHz 可切换带宽。光通道覆盖 1000-1600nm 波长范围，典型噪声水平低至 8μW RMS（12.4GHz 带宽），支持 SDH/SONET 参考接收机功能；电通道最大输入 ±2V DC，噪声仅 0.25mV RMS（12.4GHz 带宽），为高低速信号测试提供灵活选择。
二、模块化设计优势
主机采用插槽式架构，支持热插拔模块，用户可根据测试需求灵活配置光 / 电通道数量。例如，通过双 86105A 模块可实现 4 通道同步测量，满足多通道光模块并行测试需求。这种设计不仅降低了初期投资成本，还能通过模块升级保护长期投资。
三、关键应用领域
- 高速光通信测试：支持 100G/400G 光模块研发与生产，精确测量眼图、抖动、消光比等参数；验证光纤链路传输质量，确保符合 ITU-T G.65x 等标准。
- 高速数字电路设计：针对 PCIe 5.0/6.0、USB4 等高速接口，分析信号完整性问题；通过 TDR/TDT 功能评估背板与连接器的阻抗匹配，定位反射点。
- 微波与射频系统：用于 5G 毫米波信号分析，测量相位噪声、误差矢量幅度（EVM）等关键指标；表征 RF 器件的 S 参数，优化微波电路设计。
- 科研与教育：作为前沿研究平台，支持太赫兹通信、量子密钥分发等领域的信号探测；在高校实验室中，演示高速信号处理原理与光通信实验。
四、软件与生态系统
内置自动化测试套件，支持 IEEE 802.3、OIF-CEI 等标准合规性测试，一键生成报告。通过 Keysight PathWave 软件，可实现与 MATLAB、Python 的深度集成，开发自定义算法，处理复杂信号分析任务。此外，主机兼容 86100A/B 系列模块，支持远程命令集，无缝迁移旧版测试脚本，保护用户历史投资。
五、典型配置方案
- 光模块生产测试：86100C 主机 + 86105A 模块 + 86116C 光模块，实现 100G/400G 光模块全参数自动化测试。
- 高速背板验证：86100C 主机 + 86105A 模块 + TDR 选件，测量背板传输线特性阻抗与损耗，优化高速 PCB 设计。
- 5G 毫米波研发：86100C 主机 + 86118A 毫米波模块，分析 28GHz/39GHz 频段信号质量，支持 5G NR 设备开发。
六、技术支持与服务
安捷伦提供全球技术支持网络，用户可获得专业的应用工程师指导。此外，通过定期固件升级，主机功能持续增强，例如新增对 PAM4、OFDM 等新型调制格式的支持，确保设备长期满足技术演进需求。
- 光通信领域2：可用于光纤通信系统中，对光信号进行精确测量与分析。如测试光纤交换机时，能接入光信号生成眼图，计算眼高、眼宽、消光比等参数，评估信号质量，确保其符合行业标准，也可用于 100G/400G 等高速光模块的研发与生产测试。
- 高速数字电路领域7：能够对高速数字信号进行分析，适用于 100Mb/s 至 40Gb/s 速率范围的发射机质量评估。可进行眼图模板测试、消光比测量等，帮助工程师优化电路设计，确保信号完整性，常用于 PCIe、USB 等高速接口电路的测试。
- 抖动分析领域6：凭借超低固有抖动和高带宽测量通道等特性，可对 40Gb/s 及以上的数据速率进行抖动分析，能将抖动分解为随机抖动、确定性抖动等各种组成成分，帮助用户了解设备及系统设计中的抖动裕量，优化系统性能。
- 时域反射测量领域1：可作为时域反射计（TDR）使用，用于高精度阻抗和 S 参数分析，能够检测传输线的阻抗匹配情况，定位线路中的阻抗异常点，常用于 PCB 线路、电缆等的特性分析。
- 科研与教育领域8：可用于科研机构进行高速信号处理、光通信技术等相关课题的研究，为前沿技术研发提供精确的测试手段。在高校教育中，也可作为教学仪器，帮助学生理解高速信号的特性和测试方法。
- 能源领域8：可实时监测电机、加热器等负载的电流波形，识别空载或轻载时的无效能耗，有助于工程师调整控制策略，提高能源利用效率，在能源管理和节能技术研发等方面发挥作用。
