一、定义与核心功能

信号发生器是一种能够产生特定电信号的电子仪器，其核心功能包括：

1. 波形生成：输出标准波形（正弦波、方波、三角波等）或用户自定义波形。
2. 参数控制：精确调节频率、幅度、相位、占空比等信号特性。
3. 调制功能：支持AM/FM/PM、IQ调制、脉冲调制等复杂信号合成。
4. 同步与触发：提供参考时钟输出，支持外部触发与信号同步。

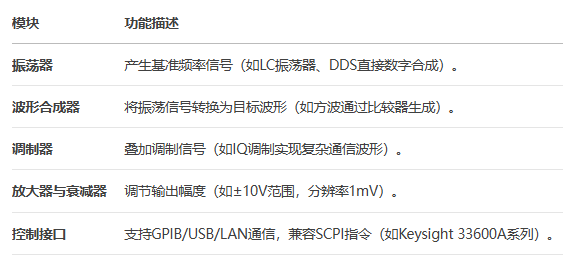

二、核心结构组成

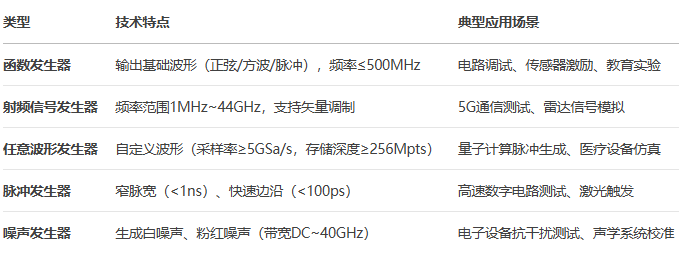

三、主要类型与典型应用

四、关键性能参数

1.频率特性

频率范围：DC~44GHz（高端射频型号如R&S SMA100B）。

频率分辨率：≤1μHz（基于DDS技术）。

频率精度：±0.1ppm（恒温晶振OCXO）。

2.输出特性

幅度范围：1mVpp~20Vpp（50Ω负载）。

幅度精度：±（0.5%设定值 + 1mV）（如Keysight 33600A）。

谐波失真：<-60dBc（高端型号如Tektronix AFG31000）。

3.调制能力

AM调制深度：0~120%（如R&S SMBV100B）。

IQ带宽：≥1GHz（5G NR信号生成）。

脉冲调制：上升时间<5ns，占空比0.1%~99.9%。

五、应用场景与案例

1.通信系统测试

5G NR信号生成：

生成3GPP 38.211标准波形（如100MHz载波，子载波间隔30kHz）。

支持256QAM调制，EVM（误差矢量幅度）<1%。

雷达信号模拟：线性调频（LFM）脉冲，带宽1GHz，脉宽10μs。

2.半导体验证

ADC/DAC测试：生成高纯度正弦波（SFDR>90dB），测试ENOB（有效位数）。

功率器件开关测试：高压脉冲（±200V，上升时间10ns）驱动MOSFET栅极。

3.医疗设备开发

ECG信号仿真：自定义心律波形（如房颤、室颤），幅度0.1mV~5mV。

超声探头激励：高频脉冲（5MHz~20MHz），占空比0.1%。
